Krovná paluba oceľovej baru

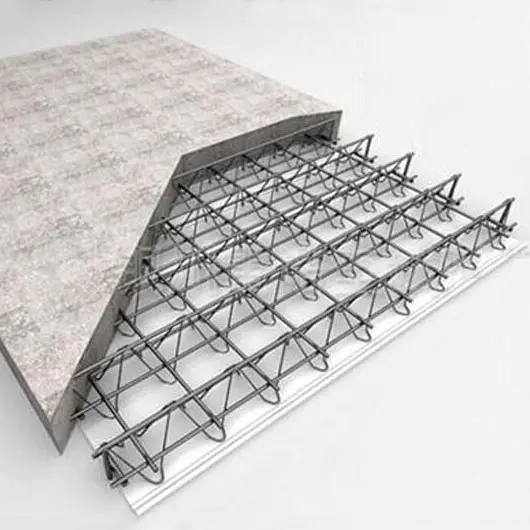

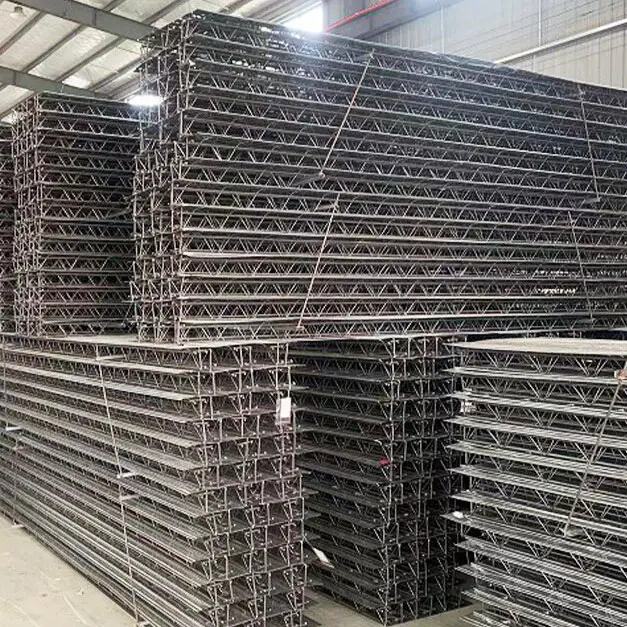

Oceľová priehradová paluba je nová generácia podlahových palúb vyvinutých stavebnými inžiniermi. Oceľové tyče v podlahovej palube sa spracúvajú do oceľových krovných krov pomocou poloautomatického zváracieho zariadenia na plech v továrni, aby sa vymenila vyvýšená výška a kapacita ložiska podlahovej paluby.

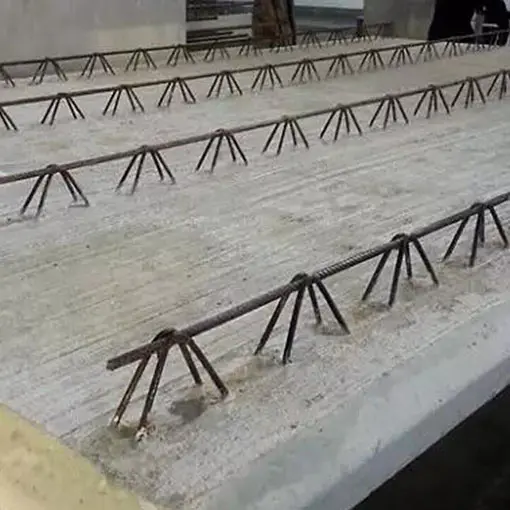

Tento systém integruje oceľové tyče do betónovej podlahovej dosky so stavebnou šablónou. Počas stavebného postupu môžu paluby oceľových pásov odolávať hmotnosti mokrého betónu na podlahovej doske a stavebnom zaťažení. Počas obdobia používania fungujú horné a dolné akordové oceľové tyče oceľového krovu spolu s betónom ako celku, aby odolali zaťaženiu použitia.

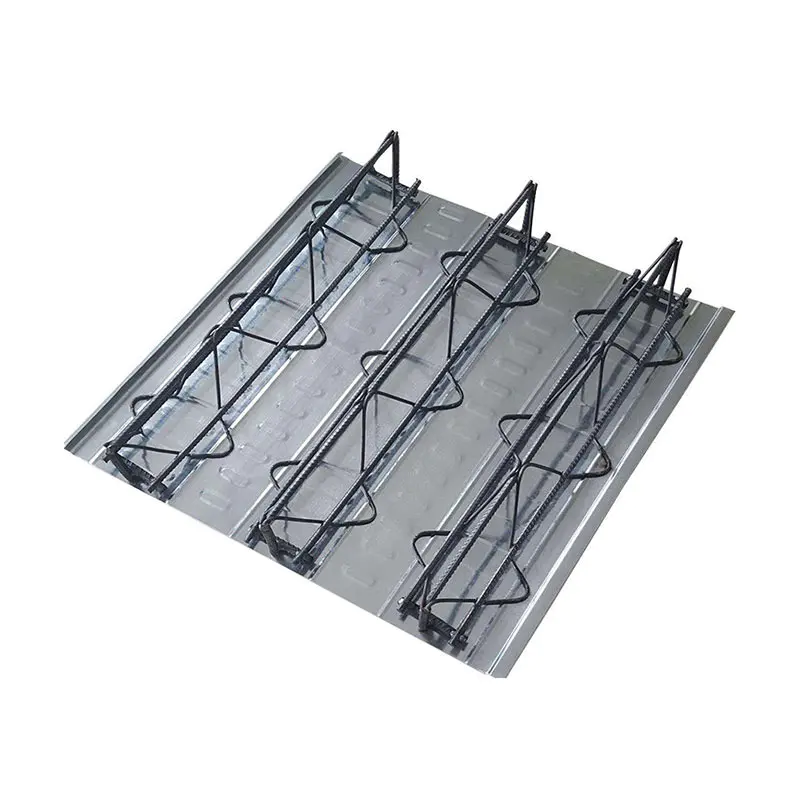

Paluba s krovom oceľových párov je tvorená pripojením oceľového krovu a spodnej vrstvy cez zváranie bodov odporu. Oceľový nosník je vyrobený z oceľových tyčí, ktoré sa používajú ako horný akord, spodné akordy a webové tyče podľa inej polohy. Spodný list môže byť vyrobený z pozinkovanej oceľovej dosky alebo oceľovej dosky valcovanej za studena.

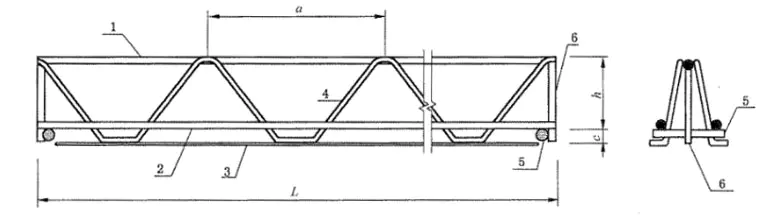

Vyvýšenie

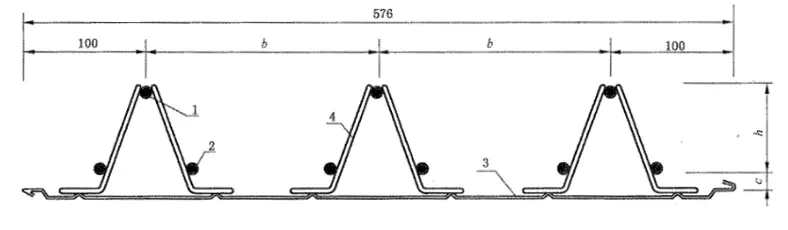

Pohľad

1 、 Horný akord ； 2 、 Dolný akord ；

3 、 Spodný list ； 4 、 webové stĺpce ；

5 、 Horizontálne zosilnenie podpory ； 6 、 Vertikálne podporné tyče.

L ： Dĺžka dosky z oceľovej krovej, ≤ 12000 mm ；

H ： Výška oceľového nosníka, 70 ~ 170 mm

： vzdialenosť medzi rezmi oceľových krov, 200 mm;

B ： Rozstup medzi oceľovými barmi, 188 mm;

C ： hrúbka krytu betónu, 15 mm;

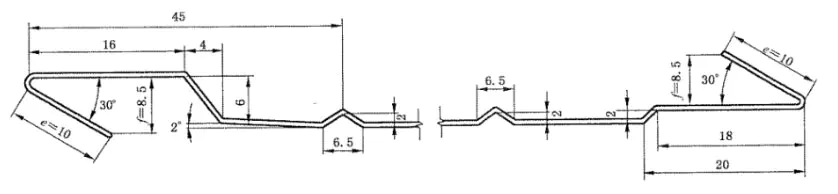

Diagram spodnej listu

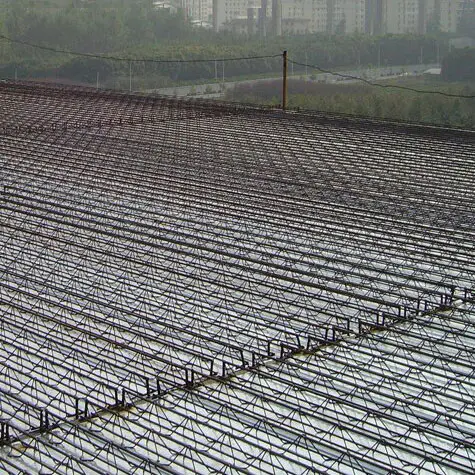

Pred položením palusov oceľových obalov by sa referenčná čiara mala nastaviť podľa východiskovej polohy zobrazenej na výkrese. Prvá doska by mala byť zarovnaná s referenčným riadkom a ostatné dosky sú inštalované postupne. Pripojenie dosiek prijíma metódu upevnenia a spojenie háčika medzi doskami by malo byť tesné, aby sa zabezpečilo, že pri nalievaní betónu nedôjde k úniku.
